A1507: Đầu nối dây trực tiếp tới bo mạch 1,50mm

Tính năng sản phẩm

Dòng A1507 (Tương thích với JST ZE1.5)

Đầu nối dòng A1507 được thiết kế cho các ứng dụng có yêu cầu nghiêm ngặt về độ tin cậy, bao gồm thiết bị điện tử ô tô, thiết bị y tế và các sản phẩm kỹ thuật số tiêu dùng. Dựa trên khái niệm thiết kế cốt lõi về khóa an toàn và tiếp xúc chính xác, loạt bài này tập trung vào ba yêu cầu hiệu suất chính - chống lỏng-, tổn thất truyền tải thấp và khả năng thích ứng cao - cung cấp giải pháp kết nối có độ tin cậy cao- trong nhiều ngành.

Cơ chế khóa an toàn

Đầu nối tích hợp cấu trúc khóa dương chuyên dụng với thiết kế chắc chắn để ngăn ngừa lỗi vô tình tháo rời và lắp ráp, nâng cao độ tin cậy trong điều kiện rung và vận hành phức tạp.

Cấu hình thiết bị đầu cuối chính xác

Thiết bị đầu cuối hình chữ U, thiết bị đầu cuối bảng hình chữ C và thiết kế tiếp xúc điểm hai mặt- được sử dụng để cải thiện độ chính xác khi kết nối và độ ổn định của tiếp điểm, đảm bảo tổn thất thấp và truyền tải điện ổn định.

Lựa chọn vật liệu chất lượng cao-

Vỏ được sản xuất từ vật liệu chống cháy PA66 / PA9T UL94 V{4}}0. Các thiết bị đầu cuối được làm bằng đồng phốt pho với lớp mạ thiếc. Phạm vi nhiệt độ hoạt động là −40 độ đến +105 độ, đáp ứng các yêu cầu khắt khe của các ứng dụng ô tô, y tế và tiêu dùng.

Đặc điểm kỹ thuật sản phẩm

Sân bóng đá	Xếp hạng hiện tại	Điện áp định mức	Điện trở cách điện	Điện trở tiếp xúc	Chịu được điện áp	Phạm vi nhiệt độ	Phạm vi dây
1,5mm	2A AC/DC	100V AC/DC	Lớn hơn hoặc bằng 500ΜΩ	Nhỏ hơn hoặc bằng 20mΩ	500V AC/phút	-40 độ - +105 độ	AWG#24~28

Tên sản phẩm	Phần số	Vật liệu	Người Ba Lan	SỐ LƯỢNG

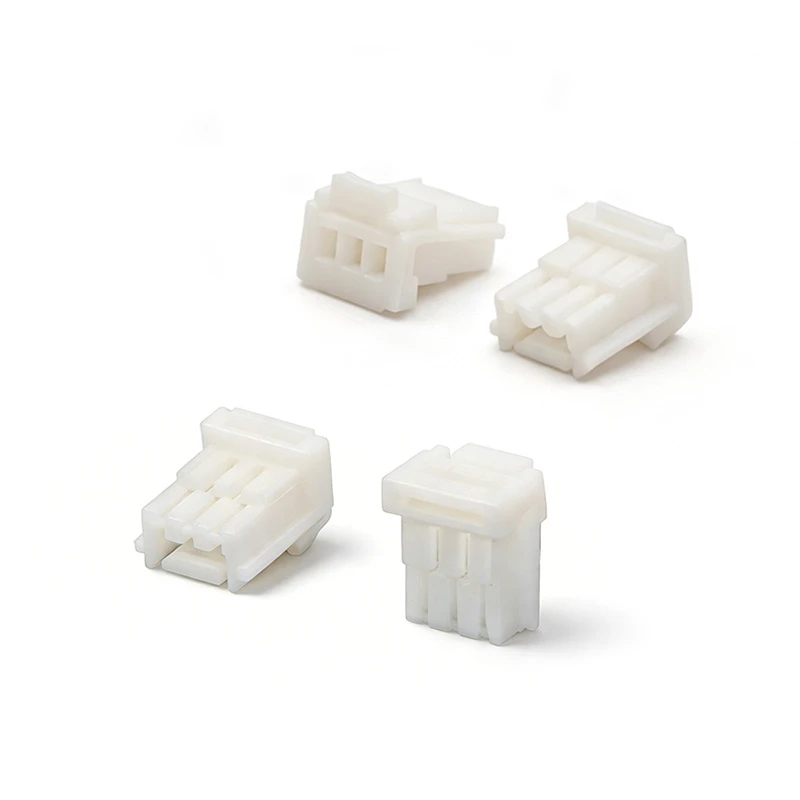

Nhà ở	QA1507Y-xx	PA66 UL94V-0	02 ~ 16	1000 Cái/túi

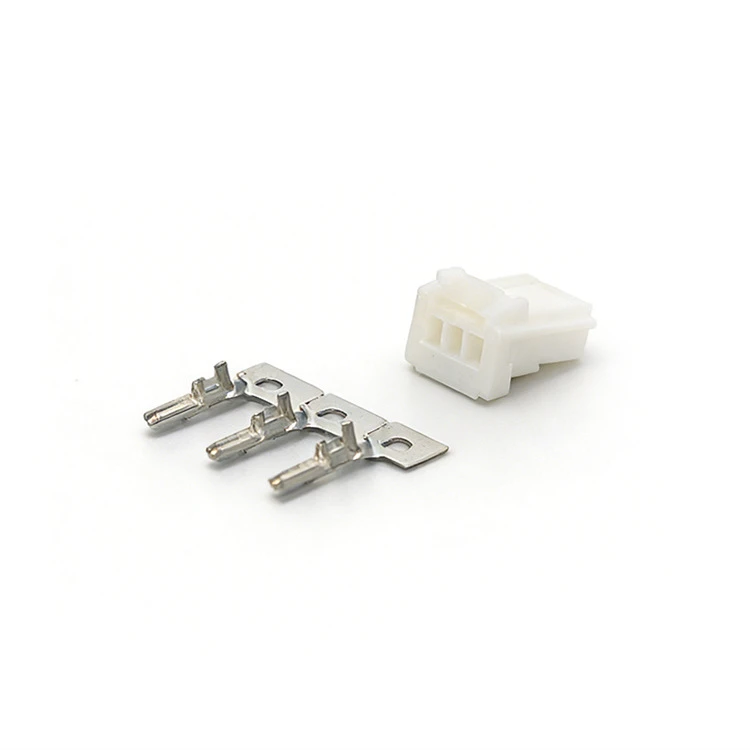

Phần cuối	QA1507T-xx	đồng phốt pho	--	18000 Cái/Cuộn

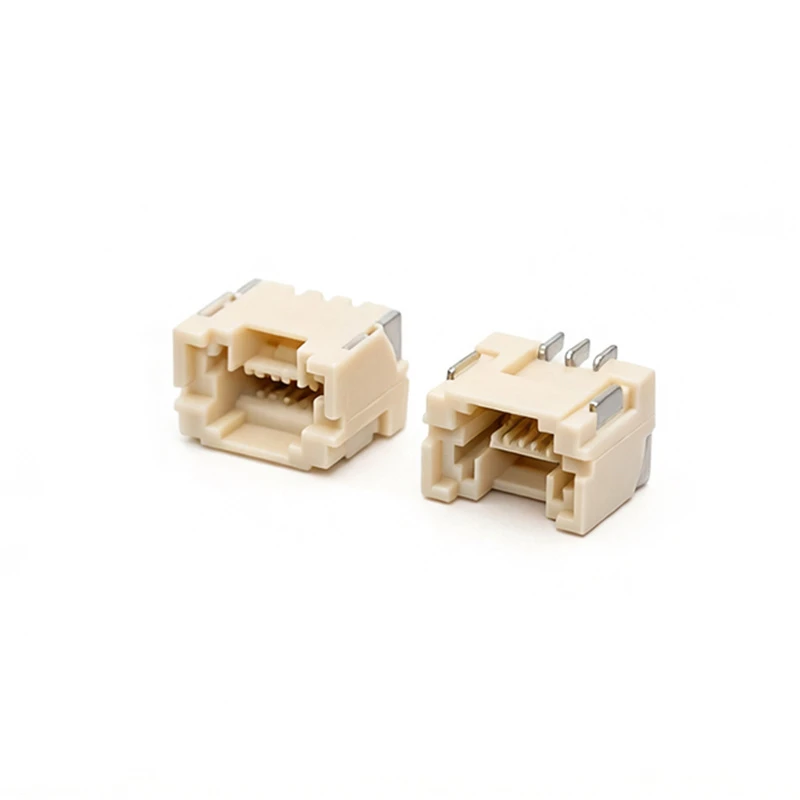

tiêu đề	QA1507ARW-xx	PA9T UL94V-0	02 ~ 16	800 Cái/Cuộn 600 Cái/Cuộn

Tiêu chuẩn áp dụng

Tiêu chuẩn ngành ô tô, USCAR 2.0, QC/T 1067-2017, Các tiêu chuẩn ô tô liên quan khác.

Ứng dụng

Đầu nối dòng A1507 có cơ chế khóa an toàn và các đầu nối chính xác, giúp chúng phù hợp với các ứng dụng chiếu sáng ô tô, thiết bị y tế và điện tử tiêu dùng. Chúng đáp ứng các yêu cầu nghiêm ngặt về an toàn kết nối, độ ổn định điện và khả năng tương thích lắp ráp. Trong lĩnh vực ô tô, chúng lý tưởng cho chiếu sáng chính và chiếu sáng xung quanh; trong lĩnh vực y tế, thiết bị theo dõi và chẩn đoán di động; và trong lĩnh vực điện tử tiêu dùng, dành cho thiết bị đeo thông minh và phụ kiện thu nhỏ. Các đầu nối cũng có thể được áp dụng cho điều khiển công nghiệp, cảm biến an ninh và các ứng dụng khác.

Quy trình sản xuất

Quy trình sản xuất áp dụng quy trình sản xuất song song-nhánh kép, với các quy trình được chuẩn hóa và kiểm soát, bao gồm việc lắp ráp và kiểm tra nhiều{1}}bước.

Production process

Địa điểm sản xuất

Cơ sở sản xuất cốt lõi của JKUN, được trang bị các xưởng chuyên dụng, vận hành một hệ thống-vòng khép kín để đảm bảo hiệu quả, kiểm soát chất lượng và tính nhất quán của sản phẩm.

workshop

Đóng gói & Vận chuyển

Sản phẩm được đóng gói theo tiêu chuẩn phù hợp cho việc vận chuyển bằng xe nâng, được bảo quản và vận chuyển thích hợp, đồng thời sử dụng vật liệu đóng gói thân thiện với môi trường để tái chế.

Package &Transportation

Đảm bảo chất lượng

Công ty có nhiều chứng nhận và bằng sáng chế có thẩm quyền, với-hệ thống truy xuất nguồn gốc chất lượng toàn bộ quy trình đảm bảo chất lượng sản phẩm ổn định.
